DK 93/60 H

Bitte einloggen oder registrieren für Preise

Tür: 93 x 60 cm
hochschiebbar

Schamotte hell
Schamotte schwarz
Anbaurahmen schmal RAM 13
Anbaurahmen tief RAM 14
Blendrahmen 3-seitig RAM 11
Blendrahmen 4-seitig RAM 12
kein Rahmen
mit Tragrahmen RAM15
ohne Tragrahmen
Auswahl zurücksetzen
Artikelnummer: DK I2LJ 01 Kategorie:
OFENTECHNIKplus
Modell: DK 93/60 H Stand: 07.10.2019
Art.Nr.: DK I2LJ 01
Tür: hochschiebbar Geprüft nach: EN 13229
doppelte Verglasung Prüf. Nr.: 30-14005-1-T vom 20.02.2019
Betrieb direkt an den Schornstein angeschlossen Allgemein:
Nennwärmeleistung: 13 kW Verbrennungsluftbedarf: 47,7
Leistungsbereich: 6,5-16,9 kW mittlere Abgastemperatur am 305 °C
Wirkungsgrad 81 % mittlere Abgastemperatur am Kamin: 275 °C
mittlerer Brennstoffdurchsatz: 3,8 kg/h Abgasmassenstrom: 10,2 g/s
max. Brennstofffüllmenge: 4,9 kg notwendiger Förderdruck: 11 Pa
Betrieb mit Nachheizfläche Staub 30 mg/m³
Feuerungsleistung: 19,5 kW CO 755 mg/m³
max. Brennstofffüllmenge: 6 kg OGC 26 mg/m³
mittlere Abgastemperatur am Stutzen: 419 °C NOx 114 mg/m³
Mindestgitterquerschnitt für Zuluft 900 cm²
mindest-wärmeabgebende Oberfläche bei Warmluftbetrieb:
bei geschlossener Bauweise Mindestgitterquerschnitt für Abluft 1070 cm²
Wämeleitplatte über 1,1 W*m-1*K-1 bei Warmluftbetrieb:
Wärmedämmung lt. TROL 6 Brand-
und Wärmeschutz 01-2017 : Abstand Heizkammer zur 800 mm
5
Maße und Gewicht:
Abgang 20 cm Gewicht: 324 kg
Zuluft 15 cm Maße Ofentür: 559×915 mm
Maße Feuerraum: 468x849x237 mm
Gewicht 324 kg

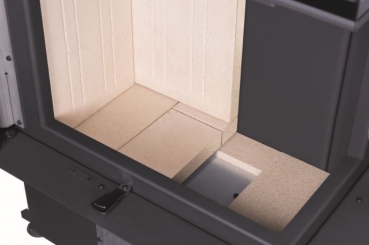

Feuerraum

Schamotte hell, Schamotte schwarz

Rahmen

Anbaurahmen schmal RAM 13, Anbaurahmen tief RAM 14, Blendrahmen 3-seitig RAM 11, Blendrahmen 4-seitig RAM 12, kein Rahmen

Tragrahmen

mit Tragrahmen RAM15, ohne Tragrahmen

Hersteller

EM-Ofentechnik

Datenblatt-pdf-34

Technische Zeichnung (pdf)

Zeichnungen-Rahmen-pdf
