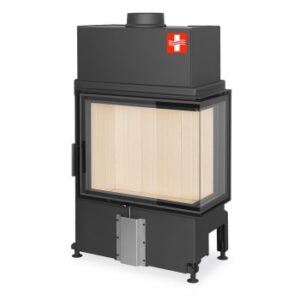

DK 83/60/34 HL – LINKS

Bitte einloggen oder registrieren für Preise

Tür: 83 x 60 x 34 cm
hochschiebbar

Schamotte hell
Schamotte schwarz
Anbaurahmen schmal RAM 13
Anbaurahmen tief RAM 14
Blendrahmen 3-seitig RAM 11 R
Blendrahmen 4-seitig RAM 12 R
kein Rahmen
ohne Tragrahmen
Tragrahmen RAM 15 R
Auswahl zurücksetzen
Artikelnummer: DK IL2LH 21Kategorie:
OFENTECHNIKplus
Modell:DK83/60/34 HLStand:07.10.2019
Art.Nr.:DK IL2LH 21
Tür:hochschiebbarGeprüft nach:EN 13229
geteilte Scheibe; EinfachverglasungPrüf. Nr.:30-13879-T-1 vom 01.06.2018
Betrieb direkt an den Schornstein angeschlossenAllgemein:
Nennwärmeleistung:12,4kWVerbrennungsluftbedarf:45,4
Leistungsbereich:6,2-16,1kWmittlere Abgastemperatur am264°C
Wirkungsgrad81%mittlere Abgastemperatur am Kamin:246°C
mittlerer Brennstoffdurchsatz:3,6kg/hAbgasmassenstrom:10,9g/s
max. Brennstofffüllmenge:4,7kgnotwendiger Förderdruck:11Pa
Betrieb mit NachheizflächeStaub18mg/m³
Feuerungsleistung:17,9 kWCO1115mg/m³
max. Brennstofffüllmenge:5,5 kgOGC54mg/m³
mittlere Abgastemperatur am Stutzen:405°CNOx113mg/m³
Mindestgitterquerschnitt für Zuluft900cm²
mindest-wärmeabgebende Oberflächebei Warmluftbetrieb:
bei geschlossener BauweiseMindestgitterquerschnitt für Abluft1070cm²
Wämeleitplatte über 1,1 W*m-1*K-1bei Warmluftbetrieb:
Wärmedämmung lt. TROL 6 Brand-
und Wärmeschutz 01-2017 :Abstand Heizkammer zur1500mm
5
Maße und Gewicht:
Abgang20cmGewicht:310kg
Zuluft15cmMaße Ofentür:556x833x339mm
Maße Feuerraum:510x730x237mm
Gewicht310 kg
Feuerraum

Schamotte hell, Schamotte schwarz

Rahmen

Anbaurahmen schmal RAM 13, Anbaurahmen tief RAM 14, Blendrahmen 3-seitig RAM 11 R, Blendrahmen 4-seitig RAM 12 R, kein Rahmen

Tragrahmen

ohne Tragrahmen, Tragrahmen RAM 15 R

Hersteller

EM-Ofentechnik

Datenblatt-pdf

Technische Zeichnung (pdf)

Zeichnungen-Rahmen-pdf
