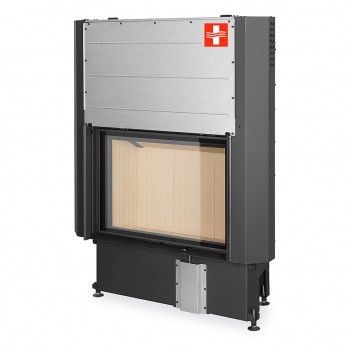

DK 80/60 H

Bitte einloggen oder registrieren für Preise

Tür: 80 x 60 cm
hochschiebbar

Schamotte hell
Schamotte schwarz
Anbaurahmen schmal RAM 13
Anbaurahmen tief RAM 14
Blendrahmen 3-seitig RAM 11
Blendrahmen 4-seitig RAM 12
kein Rahmen
mit Tragrahmen RAM15
ohne Tragrahmen
Auswahl zurücksetzen
Artikelnummer: DK I2LH 01 Kategorie:
OFENTECHNIKplus
Modell: DK 80/60 H Stand: 07.10.2019
Art.Nr.: DK I2LH 01
Tür: hochschiebbar Geprüft nach: EN 13229
doppelte Verglasung Prüf. Nr.: 30-13862-T vom 20.12.2018
Betrieb direkt an den Schornstein angeschlossen Allgemein:
Nennwärmeleistung: 11 kW Verbrennungsluftbedarf: 40,4
Leistungsbereich: 5,5-14,3 kW mittlere Abgastemperatur am 286 °C
Wirkungsgrad 80 % mittlere Abgastemperatur am Kamin: 257 °C
mittlerer Brennstoffdurchsatz: 3,2 kg/h Abgasmassenstrom: 9,6 g/s
max. Brennstofffüllmenge: 4,1 kg notwendiger Förderdruck: 12 Pa
Betrieb mit Nachheizfläche Staub 20 mg/m³
Feuerungsleistung: 17,9 kW CO 1022 mg/m³
max. Brennstofffüllmenge: 5,5 kg OGC 46 mg/m³
mittlere Abgastemperatur am Stutzen: 373 °C NOx 114 mg/m³
Mindestgitterquerschnitt für Zuluft 900 cm²
mindest-wärmeabgebende Oberfläche bei Warmluftbetrieb:
bei geschlossener Bauweise Mindestgitterquerschnitt für Abluft 1070 cm²
Wämeleitplatte über 1,1 W*m-1*K-1 bei Warmluftbetrieb:
Wärmedämmung lt. TROL 6 Brand-
und Wärmeschutz 01-2017 : Abstand Heizkammer zur 1000 mm
4,5
Maße und Gewicht:
Abgang 20 cm Gewicht: 295 kg
Zuluft 15 cm Maße Ofentür: 559×785 mm
Maße Feuerraum: 468x724x237 mm
Gewicht 295 kg
Feuerraum

Schamotte hell, Schamotte schwarz

Rahmen

Anbaurahmen schmal RAM 13, Anbaurahmen tief RAM 14, Blendrahmen 3-seitig RAM 11, Blendrahmen 4-seitig RAM 12, kein Rahmen

Tragrahmen

mit Tragrahmen RAM15, ohne Tragrahmen

Hersteller

EM-Ofentechnik

Datenblatt-pdf-34

Technische Zeichnung (pdf)

Zeichnungen-Rahmen-pdf
