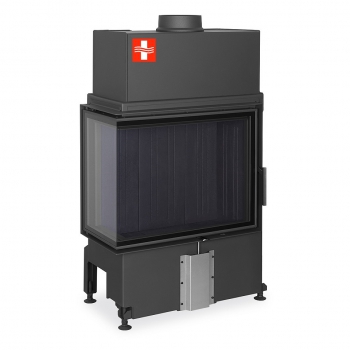

DK 71/60/34 L – ECKE LINKS

Bitte einloggen oder registrieren für Preise

Tür: 71 x 60 x 34 cm
klappbar

Schamotte hell
Schamotte schwarz
Blendrahmen RAM 06 R
kein Rahmen
Auswahl zurücksetzen
Artikelnummer: DK IL2SG 21 Kategorie:
OFENTECHNIKplus
Modell: DK 71/60/34 L Stand: 07.10.2019
Art.Nr.: DK IL2SG 21
Tür: klappbar Geprüft nach: EN 13229
geteilte Scheibe; Einfachverglasung Prüf. Nr.: 30-13922-T vom 20.12.2018
Betrieb direkt an den Schornstein angeschlossen Allgemein:
Nennwärmeleistung: 10 kW Verbrennungsluftbedarf: 36,6
Leistungsbereich: 5-13 kW mittlere Abgastemperatur am 234 °C
Wirkungsgrad 81 % mittlere Abgastemperatur am Kamin: 224 °C
mittlerer Brennstoffdurchsatz: 2,9 kg/h Abgasmassenstrom: 9,9 g/s
max. Brennstofffüllmenge: 3,8 kg notwendiger Förderdruck: 12 Pa
Betrieb mit Nachheizfläche Staub 28 mg/m³
Feuerungsleistung: 15,9 kW CO 1059 mg/m³
max. Brennstofffüllmenge: 4,9 kg OGC 55 mg/m³
mittlere Abgastemperatur am Stutzen: 395°C NOx 95 mg/m³
Mindestgitterquerschnitt für Zuluft 700 cm²
mindest-wärmeabgebende Oberfläche bei Warmluftbetrieb:
bei geschlossener Bauweise Mindestgitterquerschnitt für Abluft 900 cm²
Wämeleitplatte über 1,1 W*m-1*K-1 bei Warmluftbetrieb:
Wärmedämmung lt. TROL 6 Brand-
und Wärmeschutz 01-2017 : Abstand Heizkammer zur 1350 mm
5
Maße und Gewicht:
Abgang 20 cm Gewicht: 195 kg
Zuluft 15 cm Maße Ofentür: 556x706x339 mm
Maße Feuerraum: 510x604x237 mm
Gewicht 195 kg
Feuerraum

Schamotte hell, Schamotte schwarz

Rahmen

Blendrahmen RAM 06 R, kein Rahmen
