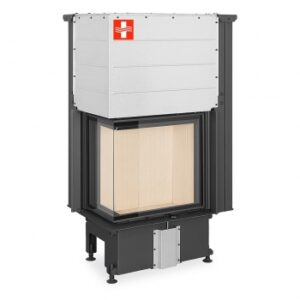

DK 71/60/34 HL – LINKS

Bitte einloggen oder registrieren für Preise

Tür: 71 x 60 x 34 cm
hochschiebbar

Schamotte hell
Schamotte schwarz
Anbaurahmen schmal RAM 13
Anbaurahmen tief RAM 14
Blendrahmen 3-seitig RAM 11 R
Blendrahmen 4-seitig RAM 12 R
kein Rahmen
ohne Tragrahmen
Tragrahmen RAM 15 R
Auswahl zurücksetzen
Artikelnummer: DK IL2LG 21Kategorie:
OFENTECHNIKplus
Modell:DK71/60/34 HLStand:07.10.2019
Art.Nr.:DK IL2LG 21
Tür:hochschiebbarGeprüft nach:EN 13229
geteilte Scheibe; EinfachverglasungPrüf. Nr.:30-13922-T vom 20.12.2018
Betrieb direkt an den Schornstein angeschlossenAllgemein:
Nennwärmeleistung:10kWVerbrennungsluftbedarf:36,6
Leistungsbereich:5-13kWmittlere Abgastemperatur am234°C
Wirkungsgrad81%mittlere Abgastemperatur am Kamin:224°C
mittlerer Brennstoffdurchsatz:2,9kg/hAbgasmassenstrom:9,9g/s
max. Brennstofffüllmenge:3,8kgnotwendiger Förderdruck:12Pa
Betrieb mit NachheizflächeStaub28mg/m³
Feuerungsleistung:15,9 kWCO1059mg/m³
max. Brennstofffüllmenge:4,9 kgOGC55mg/m³
mittlere Abgastemperatur am Stutzen:395°CNOx95mg/m³
Mindestgitterquerschnitt für Zuluft700cm²
mindest-wärmeabgebende Oberflächebei Warmluftbetrieb:
bei geschlossener BauweiseMindestgitterquerschnitt für Abluft900cm²
Wämeleitplatte über 1,1 W*m-1*K-1bei Warmluftbetrieb:
Wärmedämmung lt. TROL 6 Brand-
und Wärmeschutz 01-2017 :Abstand Heizkammer zur1350mm
5
Maße und Gewicht:
Abgang20cmGewicht:283kg
Zuluft15cmMaße Ofentür:556x706x339mm
Maße Feuerraum:510x604x237mm
Gewicht283 kg
Feuerraum

Schamotte hell, Schamotte schwarz

Rahmen

Anbaurahmen schmal RAM 13, Anbaurahmen tief RAM 14, Blendrahmen 3-seitig RAM 11 R, Blendrahmen 4-seitig RAM 12 R, kein Rahmen

Tragrahmen

ohne Tragrahmen, Tragrahmen RAM 15 R
