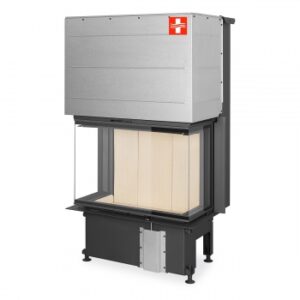

DK 67/60/34 HC C-SCHEIBE

Bitte einloggen oder registrieren für Preise

Tür: 67 x 60 x 34 cm
hochschiebbar

Schamotte hell
Schamotte schwarz
Anbaurahmen schmal RAM 13
Anbaurahmen tief RAM 14 C
Blendrahmen 3-seitig RAM 11 C
Blendrahmen 4-seitig RAM 12 C
kein Rahmen
inkl. Tragrahmen K1
ohne Tragrahmen
Auswahl zurücksetzen
Artikelnummer: DK IC2LF 21 Kategorie:
OFENTECHNIKplus
Modell: DK 67/60/34 HC
Art.Nr.: DK IC2LF 21
Tür: hochschiebbar; C-SCHEIBE Geprüft nach: EN 13229
geteilte Scheibe; Einfachverglasung Prüf. Nr.: 30-14098-T vom 20.02.2019
Betrieb direkt an den Schornstein angeschlossen Allgemein:
Nennwärmeleistung: 10,3 kW Verbrennungsluftbedarf: 37,5
Leistungsbereich: 5,2-13,4 kW mittlere Abgastemperatur am 330 °C
Wirkungsgrad 82 % mittlere Abgastemperatur am Kamin: 234 °C
mittlerer Brennstoffdurchsatz: 3 kg/h Abgasmassenstrom: 9 g/s
max. Brennstofffüllmenge: 3,8 kg notwendiger Förderdruck: 12 Pa
Betrieb mit Nachheizfläche Staub 37 mg/m³
Feuerungsleistung: 13,6 kW CO 1045 mg/m³
max. Brennstofffüllmenge: 4,1 kg OGC 48 mg/m³
mittlere Abgastemperatur am Stutzen: 353 °C NOx 137 mg/m³
Mindestgitterquerschnitt für Zuluft 900 cm²
mindest-wärmeabgebende Oberfläche bei Warmluftbetrieb:
bei geschlossener Bauweise Mindestgitterquerschnitt für Abluft 1070 cm²
Wämeleitplatte über 1,1 W*m-1*K-1 bei Warmluftbetrieb:
Wärmedämmung lt. TROL 6 Brand-
und Wärmeschutz 01-2017 : Abstand Heizkammer zur Anbauw.: 800 mm
4,3
Maße und Gewicht:
Abgang 18 cm Gewicht: 274 kg
Zuluft 15 cm Maße Ofentür: 556x675x348 mm
Maße Feuerraum: 546x484x237 mm
Gewicht 274 kg
Feuerraum

Schamotte hell, Schamotte schwarz

Rahmen

Anbaurahmen schmal RAM 13, Anbaurahmen tief RAM 14 C, Blendrahmen 3-seitig RAM 11 C, Blendrahmen 4-seitig RAM 12 C, kein Rahmen

Tragrahmen

inkl. Tragrahmen K1, ohne Tragrahmen

Hersteller

EM-Ofentechnik

Technische Zeichnung (pdf)
