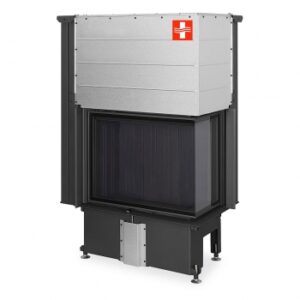

DK 58/60/34 HR – RECHTS

Bitte einloggen oder registrieren für Preise

Tür: 58 x 60 x 34 cm
hochschiebbar

Schamotte hell
Schamotte schwarz
Anbaurahmen schmal RAM 13
Anbaurahmen tief RAM 14
Blendrahmen 3-seitig RAM 11 R
Blendrahmen 4-seitig RAM 12 R
kein Rahmen
ohne Tragrahmen
Tragrahmen RAM 15 R
Auswahl zurücksetzen
Artikelnummer: DK IR2LF 21Kategorie:
OFENTECHNIKplus
Modell:DK58/60/34 HRStand:07.10.2019
Art.Nr.:DK IR2LF 21
Tür:hochschiebbarGeprüft nach:EN 13229
geteilte Scheibe; EinfachverglasungPrüf. Nr.:30-13879-T vom 01.06.2018
Betrieb direkt an den Schornstein angeschlossenAllgemein:
Nennwärmeleistung:7,4kWVerbrennungsluftbedarf:26,9
Leistungsbereich:3,7-9,6kWmittlere Abgastemperatur am264°C
Wirkungsgrad82%mittlere Abgastemperatur am Kamin:234°C
mittlerer Brennstoffdurchsatz:2,1kg/hAbgasmassenstrom:6,7g/s
max. Brennstofffüllmenge:2,8kgnotwendiger Förderdruck:11Pa
Betrieb mit NachheizflächeStaub37mg/m³
Feuerungsleistung:13,7 kWCO1051mg/m³
max. Brennstofffüllmenge:4,2 kgOGC50mg/m³
mittlere Abgastemperatur am Stutzen:390 °CNOx137mg/m³
Mindestgitterquerschnitt für Zuluft600cm²
mindest-wärmeabgebende Oberflächebei Warmluftbetrieb:
bei geschlossener BauweiseMindestgitterquerschnitt für Abluft800cm²
Wämeleitplatte über 1,1 W*m-1*K-1bei Warmluftbetrieb:
Wärmedämmung lt. TROL 6 Brand-
und Wärmeschutz 01-2017 :Abstand Heizkammer zur1200mm
4,5
Maße und Gewicht:
Abgang18cmGewicht:253kg
Zuluft12,5cmMaße Ofentür:556x583x339mm
Maße Feuerraum:510x480x237mm
Gewicht253 kg
Feuerraum

Schamotte hell, Schamotte schwarz

Rahmen

Anbaurahmen schmal RAM 13, Anbaurahmen tief RAM 14, Blendrahmen 3-seitig RAM 11 R, Blendrahmen 4-seitig RAM 12 R, kein Rahmen

Tragrahmen

ohne Tragrahmen, Tragrahmen RAM 15 R

Hersteller

EM-Ofentechnik

Datenblatt-pdf

Technische Zeichnung (pdf)

Zeichnungen-Rahmen-pdf
